中间继电器的接线图与接线原理


有关中间继电器的接线图,常见中间继电器一般都是四对触点,可以实现常开触点到常闭触点的任一转换,这里介绍了中间继电器的工作原理与原理图、接线原理等。

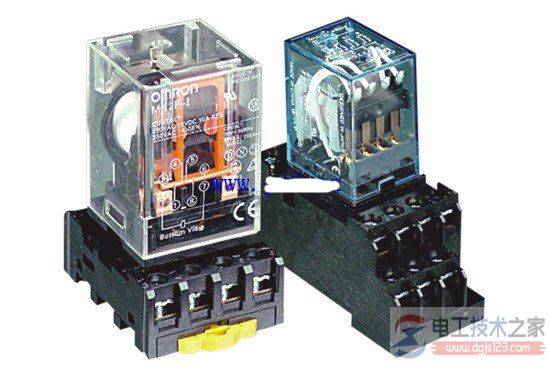

中间继电器的接线图

中间继电器是低压配电系统经常用到的一种继电保护元件,该产品主要是通过触点间的转换来实现对电气设备保护的。

常见的中间继电器一般都是四对触点,可以实现常开触点到常闭触点的任一转换(如4开4闭,2开6闭等)。

中间继电器的接线图与接线原理

一、中间继电器的工作原理

中间继电器的接线图与接线原理

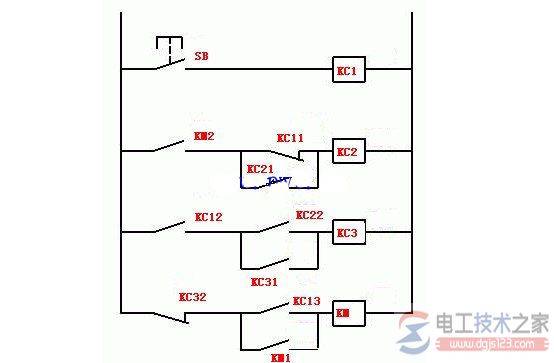

二、中间继电器原理图

中间继电器的工作原理与交流接触器基本相同,都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。

线圈通电,动铁芯在电磁力作用下动作吸合,带动动触点动作,使常闭触点分开,常开触点闭合;线圈断电,动铁芯在弹簧的作用下带动动触点复位。如上图:其中kc11,kc22,kc33表示中间继电器,然后根据导磁体和衔铁之间的一个配合完成整个信息的传递。

来自:电工天下 www.dgjs123.com

三、中间继电器接线原理

中间继电器的接线图与接线原理

DZ-15中间继电器接线图

如上图:DZ-15是两开两闭型的继电器,端子3和端子5,端子4和端子6是两对常闭触点,而端子7和端子9、端子8和端子10是两对常开闭点。

在正常工作情况下,继电器触点是不动作的,当某一处电流或者电压超过了所设定的定值、或者是接线接错了、就会出现触点断开转换的情况。

打个比方触点7和触点9设定的的额定电压值不能超过380v,如果超过380v,触点7和触点9的线路就会断开。即通常所说的一动开,就不会对电路造成危害了。
