单相电机电容接线图与接线方法


分享下单相电机电容的接线图,介绍下单相电机电容的接线方法,包括电源、电容、电机接线要求与方法,单项电机的两组线圈:主绕组与副绕组的连接方式等。

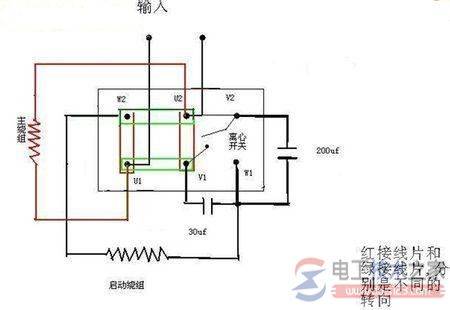

单相电机的电容接线图

220v 有两条线(线1 、线2 ) ,电容有两条线(线3、线4) ,电机上有三条线(线5、线6、线7)

3接1 ,1接5 ,2接6 ,4接7

如果需要改变转向,就要把5、6、7三条线中的任意两条位置换一下。

单相电机电容接线图与接线方法

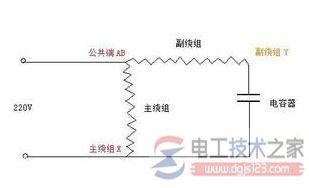

单项电机一共有两组线圈,一组是主绕组U1和U2接电源;另外一组是副绕组Z1和Z2,其中一根接电源例外一跟接电容C,电容的另一根线接电源。
