网线布线水晶头的线序怎么接,百兆与千兆网络有不同


有关网线布线的小知识,介绍了网线布线水晶头的线序怎么接,在百兆网络和千兆网络中,对网线水晶头的要求不同,在接线要求上也是不同的,一起来看下。

网线布线水晶头的线序

在工程布线中,网线布线接水晶头对网络传输信号的作用不言而喻,水晶头接得不好的话,则网络传输效果会非常差,很多情况下会不通。

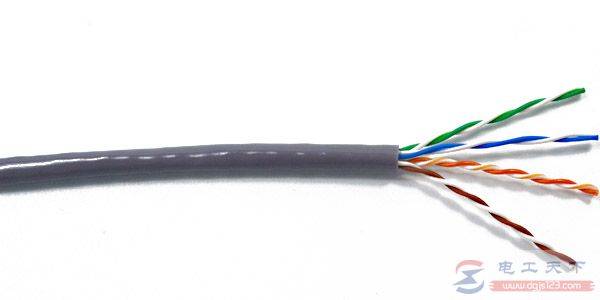

网络接水晶头的线序是按照国标标准接法来接,制作网线需要RJ一45, RJ一45水晶接头前端有8个凹槽,凹槽内的金属触点共有 8个,简称“8C”( Contact,触点)。

网线布线水晶头的线序怎么接,百兆与千兆网络有不同

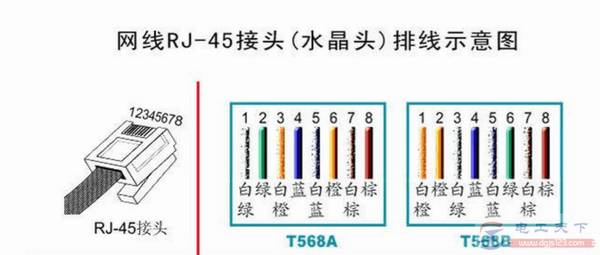

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

1、568A标准

绿白—1,绿—2,橙白—3,蓝—4,蓝白—5,橙—6,棕白—7,棕—8

2、568B标准

橙白—1,橙—2,绿白—3,蓝—4,蓝白—5,绿—6,棕白—7,棕—8

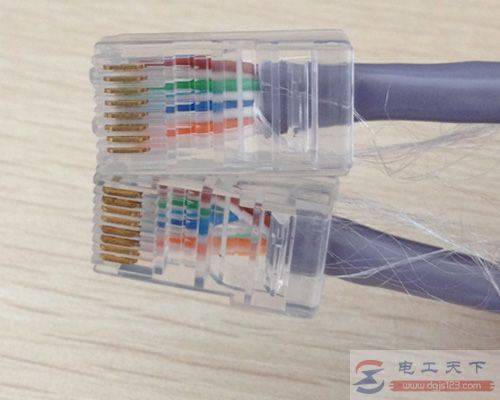

传输距离不超过20米且网络要求不高,可以两头线序一样,一般是可以传输的,最长可以通过30米左右。不过,仍然建议按照标准线序来接线,以保证信号传输的效果。

网线布线水晶头的线序怎么接,百兆与千兆网络有不同

家庭布线工程中,一定要按照标准的线序来接。

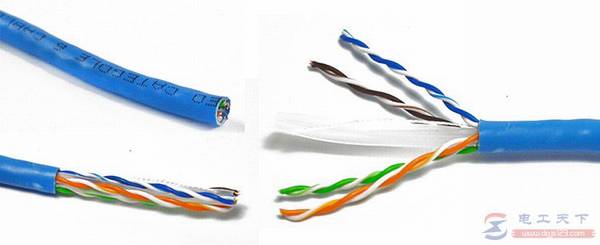

一般家庭工程布线的网线传输距离都比较长,传输百兆网络下,可以只连接4根主线1.2.3.6位置,因为百兆网络下只靠4根线芯传输来收发信号,长距离的传输最好是连接8根线芯,可以保持传输网络的稳定性。

网线布线水晶头的线序怎么接,百兆与千兆网络有不同

千兆网络下,一定要连接8根线芯,四条芯只能实现千兆网络接收数据或者发送数据,两者不能同时进行。一定要用到8条线芯来传输,记住选用路由器时,要选用千兆路由器(8个插口都有触片)。

网线布线水晶头的线序怎么接,百兆与千兆网络有不同

在网络工程布线中,不仅要注意网线的线序,还要注意怎么去选择网线:根据网线的材质和它的实际传输距离。

1、普通工程要求不要的,在80米内的可以选择普通全铜网线。

2、短期工程传输距离在150米内的,要求选择铜包银网线。

3、在要求较高的工程中,选择无氧铜网线传输距离在100米-150米。
