双开五孔插座接线图

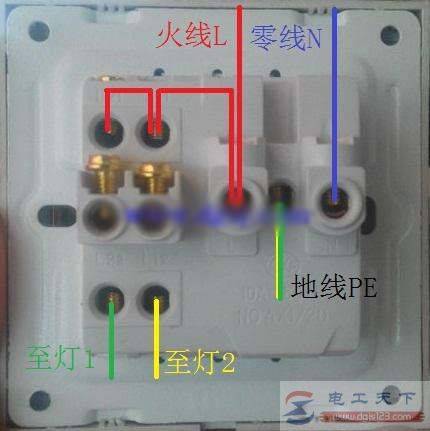

对双开五孔插座进行接线时,需要两个开关每个单独控制一盏灯时,则接线图如下:

一文看懂双开五孔插座接线图,附多种接线方式

一文看懂双开五孔插座接线图,附多种接线方式

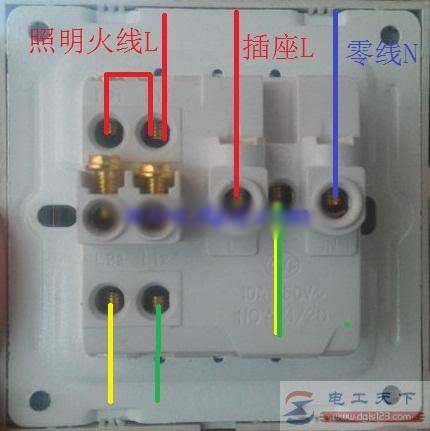

如果照明电源与插座电源不分开,则按照上图来接线;如果插座电源与照明电源是分开的,可以参考下图来接线。

以上双开五孔插座的接线图,仅供参考。

更多双开五孔插座的接线方法,参考如下文章:

二开五孔插座的接线方法及注意事项

一文看懂双开五孔插座接线图,附多种接线方式

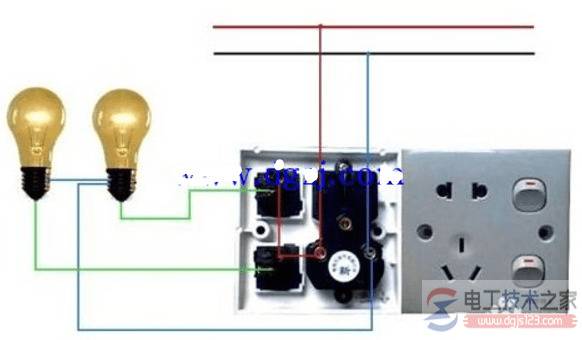

二开五孔插座怎么接线,二开五孔开关用来控制灯泡及插座的接线方法,将灯泡和三孔插座的零线接到电源零线上,保险盒在进线入端,起到同时保护灯泡用电安全和三孔插座用电安全的作用。

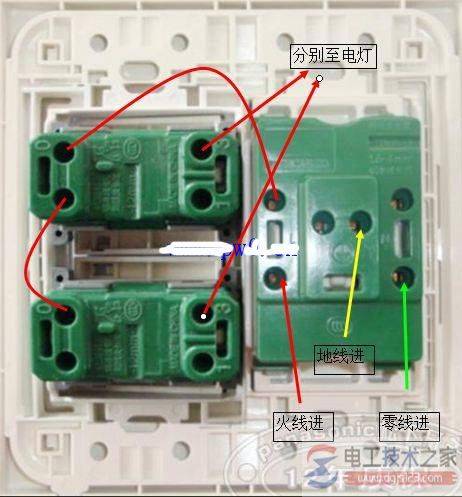

二开五孔插座接线图(实物图)

一文看懂双开五孔插座接线图,附多种接线方式

分享一个二开五孔的插座实物接线图,共有二张接线图,包括接灯泡线,进线火线、进线零线与保护零线等,供初学的朋友参考。

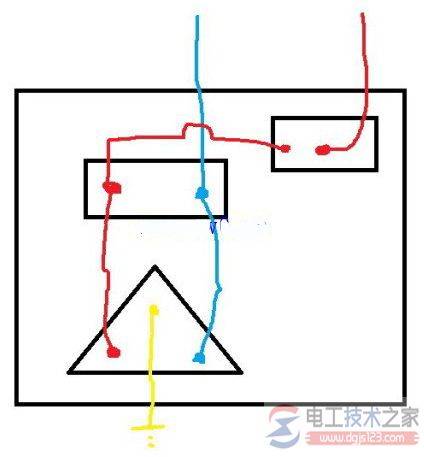

带开关五孔插座接线图读图方法

一文看懂双开五孔插座接线图,附多种接线方式

有关带开关五孔插座接线图的读图方法,墙里只有两根线,一红一篮,开关并两孔再并三孔插座,从上到下排列,背后有八孔,要求开关控制插座,应该怎么接线?

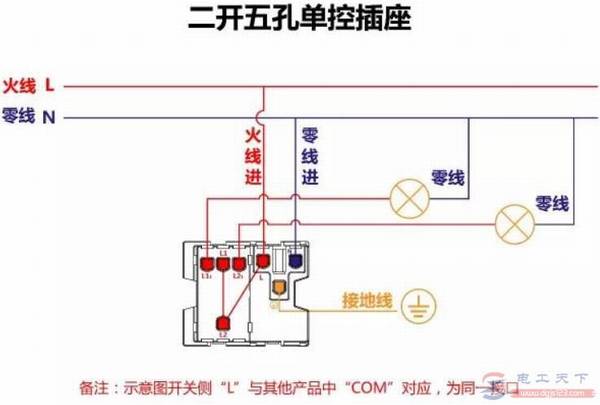

二开五孔单控插座接线图

一文看懂双开五孔插座接线图,附多种接线方式

二开五孔单控插座的接线图插座的接线方式,见下图:火线(L)进,零线(N)进,注意零线与火线的接线位置,以及接地线应该怎么接。备注:在这例二开五孔单控插座接线图中,开关侧...
