电灯拉线开关的工作原理图解


有关电灯拉线开关的工作原理,用接线开关来控制电灯的点亮与熄灭,详细介绍了电灯接线开关的工作过程是什么样子的,供大家学习参考。

电灯拉线开关的原理

用拉线开关控制照明灯泡点亮、关熄的实用电路如图1(e)所示。

电灯拉线开关的工作原理图解

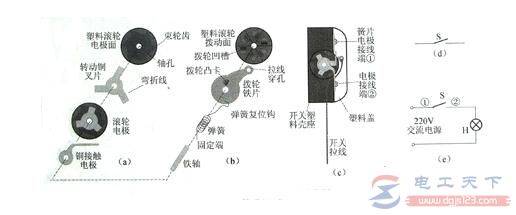

图1,电灯拉线开关

当拉一下拉线时,图1(c)中拨轮铁片向下运动,拨动塑料滚轮带着铜叉片旋转30°,电极①便与铜叉片接触,电源就经电极①、铜叉片输送到电极②。

这时,等于图1(e)中开关S连通,于是给灯泡H加上220V电压,使它通电点亮。

当松开拉线后灯泡保持点亮,只是拨轮铁片在弹簧力作用下复位。

再拉一下拉线时,拨轮铁片又拨动塑料滚轮带着铜叉片旋转30°,使铜叉片离开电极①,这等于图1(e)中S断开,从而切断灯泡H的电源,把灯关熄。

如果再拉拉线,将重复上述过程,控制灯泡点亮或关熄。
