多用途86墙壁开关电路接线方法

厅中挂着用绳子串起来的过头顶的电灯?你一定见过这种类型的灯。一组组的灯挂起来作为节口或平台上的装饰。以前,所有的灯泡除了颜色外,看起来都很相似。

现在可买到类似于从花椒到鹅鹉等各式各样的灯泡了。

有些一组组的灯用很特别的方法挂起来。当一个灯泡坏了,其他的还继续发光!这种连接的方法很容易确定出烧坏的灯泡。否则,不得不检验整个装置。

材料:
两节装在电池卡圈中的1号电池
两个装在灯泡卡圈中的灯泡
每端各剥去4厘米绝缘层的连接导线
86墙壁开关

实验:

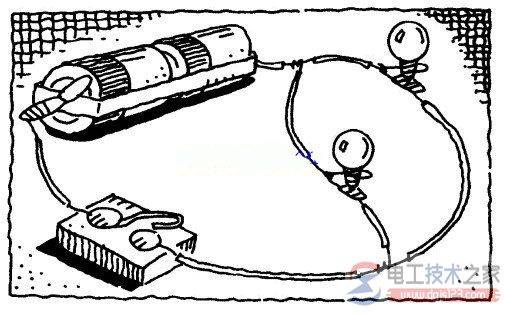

按照下页图所示安装线路。
【图】多用途86墙壁开关电路接线方法与原理分析

闭合墙壁开关,会怎么样?所有的灯泡都会亮吗?有没有一个灯泡比另一个亮一些?在这个回路中,电流可通过几条不同的路径?
保持86墙壁开关闭合,把一个灯泡拧下来,会怎么样?你能解释你看到的现象吗?

原理:
所安装的86墙壁开关电路叫做并联电路接线方法。它可以连通不只一条路径。这个回路有两条路径.电流被分开了。一半电流通过回路中近一些的一条,另一半通过远点儿的那条。
这时,当仅一个灯泡被拿掉时,未被拿掉的灯泡还在继续发光。这是因为没动过的灯泡的回路还保持完整.没被破坏,电流还在继续沿着这个小一点儿但完整的回路流动。
