箱式变电站的技术参数图解


有关箱式变电站的技术参数,包括额定电压Ue、额定容量Se、额定开断电流、额定开断电流、噪声水平与防护等级等,箱式变电站技术参数参考图。

箱式变电站技术参数

额定电压Ue:12KV 变压器10/0.4 低压电器 0.4;

额定容量Se: 变压器10-125kVA;

额定开断电流:200-630 低压电器1000-3000;

额定适时耐受电流:负荷开关100-630KA;

额定峰值耐受电流:30.5 50秒;

工频耐受电压1min:相对地及相间30/42 ,隔离断口34/48 变压器,油浸35/5min 干式,28/5min 低压电器,小于300时2kV 300 600V时2.5kV;

雷电冲击:相对地及相间60/75,隔离断口75/85 变压器75;

噪声水平:变压器油浸小于55,干式小于65;

防护等级:IP23;

外形尺寸根据方案和所选高低压开关设备及变压器,选定同的外形尺寸。

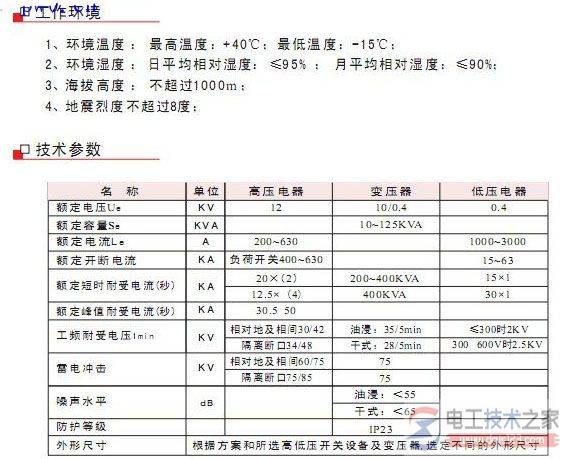

箱式变电站技术参数,见图:

箱式变电站的技术参数图解
