分立元件声光控延时灯座电路图
声光控延时灯座采用分立元件设计，电路板上有三个三极管用于放大处理信号，一个外形与TO-92封装的三极管一样的单向可控硅，用它来作为电子开关控制灯泡的亮与灭。
以下是这种声光控延时灯座的电路原理图，如下所示：

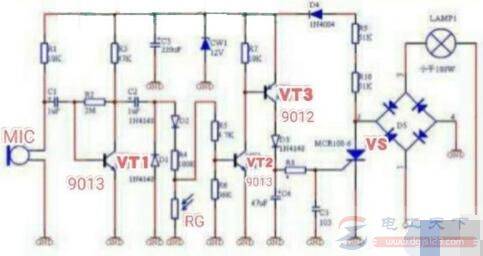

图1：分立元件声光控延时灯座电路图
上图中，三极管VT1构成一个简单的单管放大器，驻极体话筒MIC输出的微弱电信号通过C1加至VT1基极，经VT1放大及二极管D1、D2整流后送至VT2的基极。
白天，由于光敏电阻RG的阻值很小，VT2基极电压接近地电位，故VT2和VT3截止，单向可控硅VS无法导通，灯泡不会点亮。
晚上，RG阻值变大，此时若MIC接收到声波信号，则VT1集电极有电信号输出，使VT2和VT3皆导通，VS获得触发信号也变为导通，灯泡得电点亮。灯泡点亮的时间主要由VT3集电极所接的电容C4的容量决定。

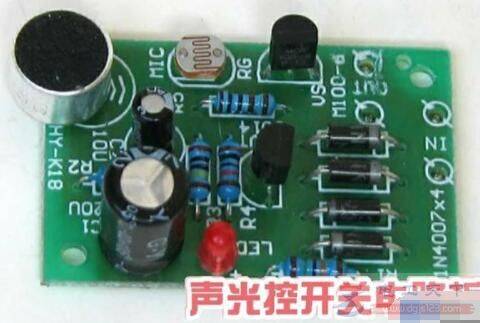

图2：声光控延时灯座电路板
这种分立元件构成的声光控延时灯座中一般只有三个三极管，另一个是TO-92封装的单向可控硅，常用的型号为BT169或MCR100-6（其外形与9012三极管一样），不少初学者会误认为该可控硅为三极管。
