一例发光二极管正接和反接都亮的电路图

一个发光二极管无论正向连接还是反向连接时,都是可以点亮的,最简单的实现方法就是采用桥式整流电路作一个自动极性转换,不论输入电压极性,皆能使发光二极管点亮。

以下是电路图:

一例发光二极管正接和反接均亮的电路图

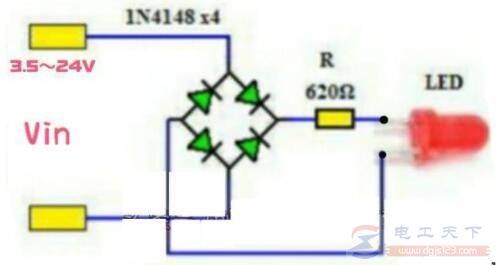

图1:发光二极管正接和反接都亮电路图

在上图中,四个1N4148二极管组成一个桥式整流电路,电阻R为发光二极管的限流电阻,LED为小功率红色发光二极管。这个电路无论输入电压Vin是交流还是直流,经桥式整流电路转换后,发光二极管两端始终为正向电压。只要输入电压大小合适,发光二极管即可点亮,不用考虑输入电压的极性。在输入不同的电压时,只需要调整一下R的阻值,使流过发光二极管的电流不大于20mA(小功率发光二极管的最大工作电流一般在20mA以下)即可。

在制作该电路时,电路中的四个1N4148二极管也可以选用上图的小功率整流桥,可以减少几个焊点。

由于1N4148硅二极管的正向压降较大,如果本电路要在3V电压下使用,可以选用正向压降小的1N5817之类的肖特基二极管。
