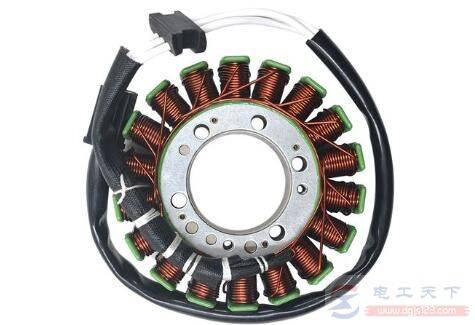

在电机的一个线圈中设置二个接线端,具体原因如下:
所有线圈最少要有两根接线端,如交流接触器脱扣线圈,不管380v还是220v,都必须有两个接线端,因为它是由一根线绕制而成,所以有一头一尾两根。
如果只是接一根线,电流不能形成回路,交流接触器就无法吸合。
三相异步电机同样是如此,A相线圈一头一尾两个接线端,而B、C两相也是一头一尾,A、B、C三相共有三头三尾,把三尾接在一起形成Y形回路,分相头尾相接形成三角闭合回路。
因此,三相异步电机的线圈只要闭合回路,才会有电流通过,有电流才会有磁场产生,只有产生了磁场,交流接触器与电机才能正常工作。
推荐你看的:
电压接线端子与电流接线端子
电压接线端子与电流接线端子的区别,电压端子绝对不允许代替电流端子,利用电磁感应原理改变交流电压量值的器件,电气图纸上区分电流试验端子与电压端子的方法等。

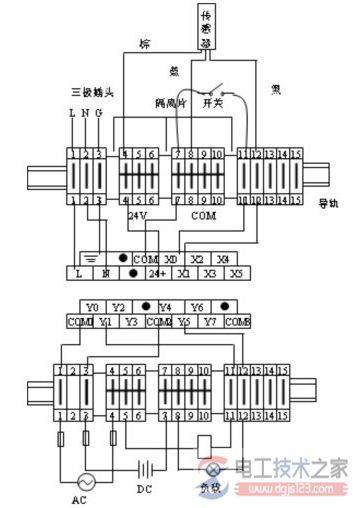

plc接线端子排安装接线图
