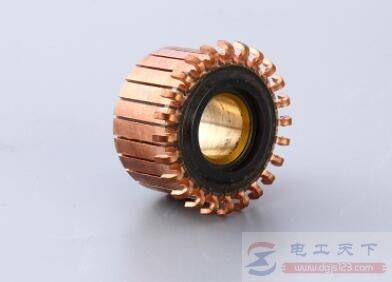

在直流电动机的运行过程中,由于换向片间落入铜屑、炭屑(电刷磨下的)、粉尘等而降低片间绝缘,有时电刷火花太大,烧坏片间云母,就会导致片间短路。
片间短路的故障问题,可以用检验灯来检査。在检査时,先拆下绕组,在 220 伏电源上接一只220伏75瓦以上的灯泡,将检验灯的两个测棒分别接触相邻的换向片。
1、灯亮
说明片间发生短路,片间云母发红或冒出火花处就是短路部位。检修时可用一段报废的手锯条磨成有尖端的刮刀,先用刮刀刮削短路部位,清除已炭化的云母(直到刮出的云母粉末呈白色为止),然后用检验灯再次检验。
2、灯泡不再发光
说明清除工作已完成,此时以可用云母粉或小块云母拌胶水制成的修补剂填补刮掉云母留下的孔洞,孔洞封堵后短路故障的排除工作即告完成。
修补后的换向器不能立即投入使用,因为胶水是导体,需要待其硬化干燥,再通电试车。
