电源线选择时如何计算线径?


电源线选择时如何计算线径?

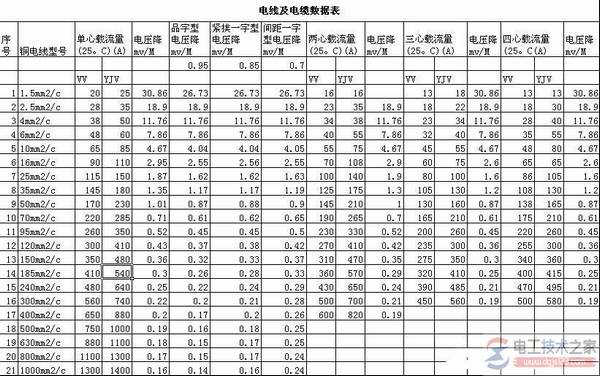

在选择电源线时,先计算出电流,然后将电源线径求出来,得到电源线的线径,只需要记住几个计算公式,就可以把所使用电源线的规格求出来。

电源线的选择上,其实只要记住几个很简单的公式,这些问题就会迎刃而解。

在选择电源线的时候,设备用电量一定是知道的,有了这个已知条件,利用三相交流电功率的公式,将电流求出,公式:P(电功率)=√3×380(三相电压)×I(电流)×cosφ,公式中cosφ为电感负载的无功损耗,保守一些取常数0.85即可:

√3=1.732这是起码的数学常识,将电流(I)推导出来:I=P(功率)/√3×380×0.85(cosφ),有了电流,将电源线径求出来(注意,这是电线直径,不是截面积,电源线的规格全部是用截面积来表示的)。

线径公式:d=0.8×√I,再利用电线直径,将电线的截面积求出来,这是数学公式:半径×半径×3.14;好了,到此算完了,所使用电源线的规格求出来了。

记住两个公式,一个:P(电功率)=√3×380(三相电压)×I(电流)×cosφ。公式2:d=0.8×√I。
