电流速断保护的定义

对高压来讲,过流保护一般是对线路或设备进行过负荷及短路保护,而电流速断一般用于短路保护。

电流速断保护一般设定值较大,多为瞬时动作。过流保护设定值较小,一般只需躲过正常工作引起的电流,动作带有一定延时。

三段式过流保护主要包括:1、瞬时电流速断保护(简称电流速断保护或电流Ⅰ段);2、限时电流速断保护(电流Ⅱ段);3、过电流保护(电流Ⅲ段)。

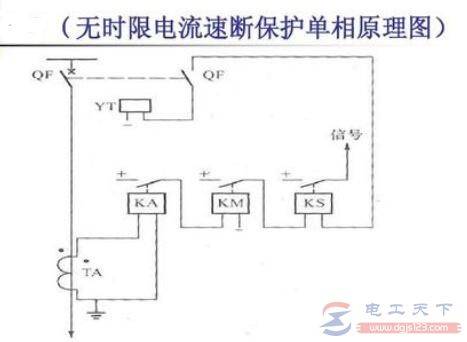

电流速断保护的定义,电流速断保护的主要特点

这三段保护构成一套完整的保护,保护范围的不同之处:

1、瞬时电流速断保护:保护范围小于被保护线路的全长一般设定为被保护线路的全长的85%。

2、限时电流速断保护:保护范围是被保护线路的全长或下一回线路的15%,

3、过电流保护:保护范围为被保护线路的全长至下一回线路的全长。

电流速断保护的特点

接线简单,动作可靠,切除故障快,但不能保护线路全长,保护范围受到系统运行方式变化的影响较大。

速断保护是一种短路保护,为了使速断保护动作具有选择性,一般电力系统中速断保护其实都带有一定的时限,这就是限时速断。

离负荷越近的开关保护时限设置得越短,末端的开关时限可以设置为零,这就成速断保护,保证在短路故障发生时近故障点的开关先跳闸,避免越级跳闸。

定时限过流保护的目的是保护回路不过载,与限时速断保护的区别在于整定的电流相对较小,而时限相对较长。

以上三种保护的用途不同,往往限时速断和定时限过流保护结合在一起使用。

电流速断保护与其他保护间的区别

电网中电气设备发生故障时,短路电流很大,根据继电器的基本动作原理可知,如果预先通过计算,将此短路电流整定为继电器的动作电流,就可对故障设备进行保护。

过电流保护和电流速断保护便是基于这个原理来实现的。

为了保证动作的选择性,根据短路电流的特点(故障点越靠近电源,则短路电流越大),过电流保护是带有动作时限的,而电流速断保护则不带动作时限,即当短路发生时,它立即动作而切断故障,故它没有时限特性,常用来和过流保护配合使用。

速断保护不能保护线路全长,只能有选择性地保护线路一部分,余下部分为速断保护的死区。

为避免上述情况,速断保护也可做成略带时限,称为时限电流速断保护。它和无时限电流速断配合,以消除电流速断保护的动作死区。

以上就是电流速断保护的小知识,希望对大家有所帮助。
