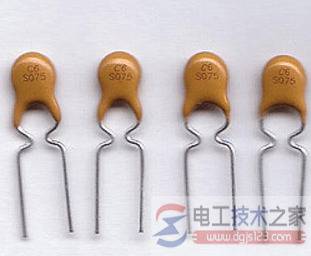

【如何进行自恢复保险丝测试？自恢复保险丝测试方法总结】
1，测自恢复保险丝时检测哪些数据？
自恢复保险丝一般性测试主要检测：常温下检测（25度+-2度）1） R0（零功率电阻），就是元件本身的内阻值，每个型号有标称的阻值范围，看是否在范围内； 2) Ih(正常工作电流），在这个电流下，元件不能发生保护，应正常维持工作。 3）It(保护电流），一般取2倍工作电流或5倍工作电流，在这个电流下，规定时间内，保险丝要进入高阻状态，达到保护目的。4）耐电压·耐电流能力 ， 在元件标称的最大工作电压，最大承受电流下，保护状态一段时间，元件不能烧毁。其他的检测，如盐雾试验等，就根据需要了。
2，自恢复保险丝测试方法
不同的电机及不同的客户对 自恢复保险丝的性能要求不同，测试项目及测试条件也有差异，但基本的测试方法类似，下面是常见的用于微电机自恢复保险丝的测试项目、测试方法及测试条件。
自恢复保险丝单品测试：
（1）常规电气性能测试
动作时间测试：给定电压和电流，测试PTC从通电到发生动作需要的时间漏电功率测试：给定电压和电流，PTC动作后流经PTC的残余电流表面温度测试：给定电压和电流，PTC动作后的表面温度耐电流测试：耐电流动作循环100次或1000次测试耐电压测试：耐压24h, 48h测试
（2）环境测试
温度-电阻关系测试：如测试PTC在-30℃、25℃及80℃时电阻值；高温高湿环境测试：如自恢复保险丝在85℃，95%湿度的条件下，测试长时间（如500h）电阻变化；高低温循环测试：如自恢复保险丝在-30℃?80℃,500次循环，测试电阻变化。
电机测试：
（1）电机堵转测试
检验自恢复保险丝 在电机堵转时的保护能力，主要是测试电机在低温（-30℃）、室温（25℃）及高温（80℃）发生堵转时PTC的跳闸时间。
电机堵转测试分为一次堵转测试、多次循环堵转测（相当于耐流测试）试及长时间堵转测试（相当于耐压测试）。
（2）电机负载测试
测试电机在低温（-30℃）、室温（25℃）及高温（80℃）时，自恢复保险丝在电机带载运转的情况下不会发生动作，不影响电机的正常工作。
3，自恢复保险丝测试方法
自恢复保险丝没有什么测试方法？如何测试的出这个自恢复保险丝是否属于良品？
比如客户用0603L004这个型号，自恢复保险丝测试方法有：
1：您可以调到0.04A 测试，如果30分钟以上不断;
2：你在调到0.08A测试，看在1-5分钟内有没有断开，如果断开就属于正常的。
3：环境温度为25度，保险丝的内阻在规格书的Rimin的范围内就属于合格的。
一种材料具有PTC (Positive Temperature Coefficient) 效应, 即正温度系数效应，仅指此材料的电阻会随温度的升高而增加。如大多数金属材料都具有PTC效应。在这些材料中，PTC效应表现为电阻随温度增加而线性增加，这就是通常所说的线性PTC效应。
保险丝有很多受温度环境影响，如果要想正确的自恢复保险丝测试方法，最好按25度环境下测试才准确。
保险丝有很多种类，自恢复保险丝测试方法就那几种，如果符合规格书范围内的就算正常， 如果不属于范围内的话就是不良品。
4，自恢复保险丝测试的方法
自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。传统保险丝过流保护，仅能保护一次，烧断了需更换，而自恢复保险丝具有过流过热保护，自动恢复双重功能。在习惯上把 PPTC(Polymer PositiveTemperature Coefficient)也叫自恢复保险丝。严格意义讲：PPTC不是自恢复保险丝，ResettableFuse才是自恢复保险丝。
1：拿样品测试，看他的阻值是否在规格书范围内；
2：调跟样品的电流一样测试，如果保持在三十分钟内不起保护就属于正常的；
3：把电流调到2倍，在规范时间内起保护就属于良品。
附1，贴片自恢复保险丝的测试流程
1. 初始内阻Rimin 测量：拆包装，拿出保险丝，测量保险丝的内阻；
2. 焊接：将保险丝通过回流焊焊接在PCB上，PCB上连接有引线，便于进行电性能测试。
3. 保持电流Ihold测试：选用直流恒压恒流源进行测试。将电压调节到规格书规定的电压Vmax，电流调节到规格书规定的保持电流Ihold，通电15分钟；
4. 动作电流Itrip测试：选用直流恒压恒流源进行测试。将电压调节到规格书规定的电压Vmax，电流调节到规格书规定的保持电流Itrip，通电5分钟；
5. R1max测试：将动作后的保险丝放置冷却1小时，测量保险丝的内阻。
附2，贴片自恢复保险丝测试常见问题解答
之前介绍了贴片自恢复保险丝的测试方法，依客户朋友要求，小编整理了些许相关贴片自恢复保险丝测试中常见的一些问题给出解答。
Q：实验室只有万用表，可以对内阻进行测量吗？
A：推荐使用专业的微电阻测试仪表（如Hioki 3540）进行测量，在没有微阻计的情况下可用万用表作粗略的测量。
Q：实验室没有专业电源设备，用普通的恒压恒流源进行测试可以吗？
A：可以用普通的恒压恒流源进行测试。
Q：实验室没有PCB，可以直接放在桌面上进行测试吗？(相关阅读：贴片自恢复保险丝测试指南)
A：保险丝能不能起保护，本质上是保险丝吸收的热量大于释放的热量，保险丝本身的热量不断积累，达到一定程度后保险丝即会起保护。使用PCB进行测试是对保险丝使用环境的真实摸拟。若在木质桌面、塑料板、或毛布上面进行测试，因为不同材质的热交换不同，会影响到保险丝热量的释放，从而影响到测试的准确性。
Q：实验室没有SMT设备，可以进行手工焊接吗？
A：高分子是自恢复保险丝主要的材料之一。因高分子受热会影响到其微观状态，进而影响到保险丝的内阻。手工焊接时烙铁温度可达350摄氏度以上，若长时间接近保险丝，会影响到保险丝的性质，故建议用回流焊进行焊接。必须采用手工焊接时，需在尽可能短的时间内完成，以降低温度场对保险丝的影响。
Q：测试时保险丝的漏电流达到几百mA，是怎么回事？
A：在保护（Trip）状态下，保险丝所能承受的功率是一定的。此时，加在两端的电压越大，则漏电流越小；反正两端的电压越小，则漏电流越大。(相关知识：贴片保险丝为什么有时会电阻很大而不断开)
自恢复保险丝
Q：在测试一颗Vmax为33V，Ihold为1A的保险丝时，电压调节到33V，电流调节到1A，将测试笔与保险丝进时接触，此时保险丝立即起保护了，怎么回事？
A：在电源测试笔未与保险丝接触的情况下，将电压调节到一个较高的值，在测试笔两端会累积大量的电荷。与保险丝接触的瞬间形成放电回路，电荷急剧释放，形成浪涌电流，甚至会产生火花放电。此时保险丝在短时间内吸收了巨大的热量而起保护，严重的情况会冒烟、起明火，烧毁保险丝。正确的测试方法是在低电压环境下（3~4V）先把保险丝接入测试回路后，然后再逐步调高电压，或者在测试回路中加个开关进行控制。
Q：保险丝已经通过回流焊上板，又用手工焊接的办法从板上取下，还可以再进行测试吗？
A：不可以。保险丝上板后内部材料已经经过一次热形变，即使再经过一次回流焊或波峰焊，都会对内部材料造成损伤，影响保险丝电性能。而手工焊接取料温度更高，时间难以准确控制，会对保险丝造成二次伤害。
