单相与三相电表怎么接线,一文看懂电表的接线方法


有关电表的接线方法,电表的两大类型,一是单相电表,二是三相电表,不同电表怎么接线,直入式与互感式电表接线时有什么不同,互感式三相电表接线方法及接线图什么样,下面具体来看下。

电表怎么接线

1、单相电表

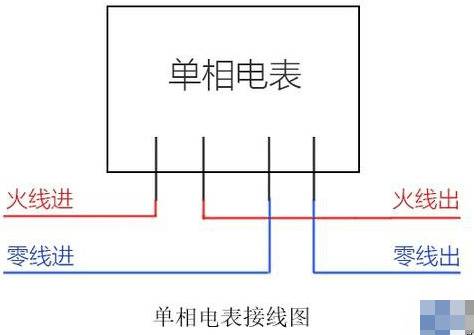

单相电表一般是直入式电表,其接线方法如图:

单相与三相电表怎么接线,一文看懂电表的接线方法

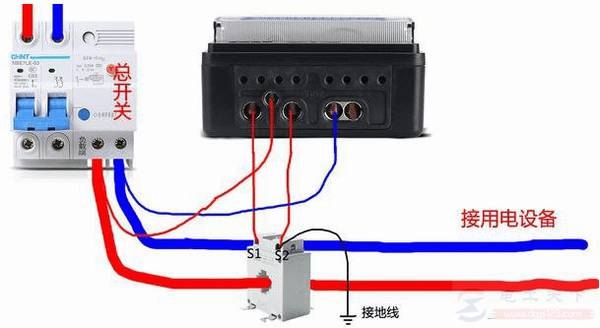

当电流超过100A时,可采用三相电源、三相电表,如果没有三相电或者必须用单相电,则必须采用互感型单相电表配合电流互感器使用。接线方法如下:

单相与三相电表怎么接线,一文看懂电表的接线方法

2、三相电表

三相电表分直入式和互感式两大类,直入式三相电表最大电流也是100A。当电流超过100A时,必须采用三相互感式电表并配合电流互感器使用。

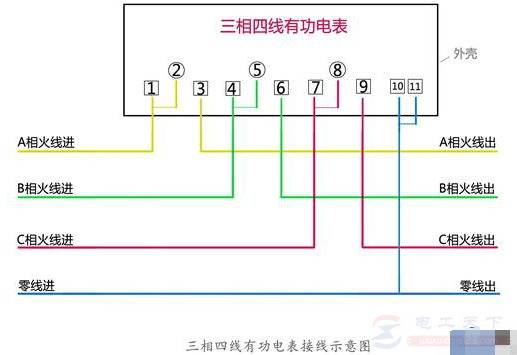

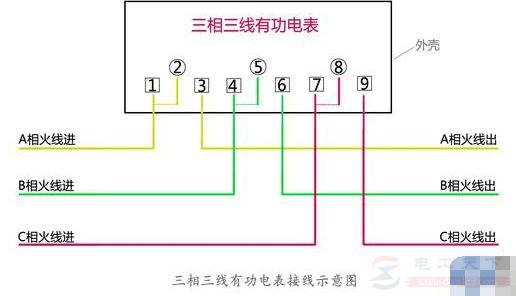

直入式电表接线如图:

单相与三相电表怎么接线,一文看懂电表的接线方法

单相与三相电表怎么接线,一文看懂电表的接线方法

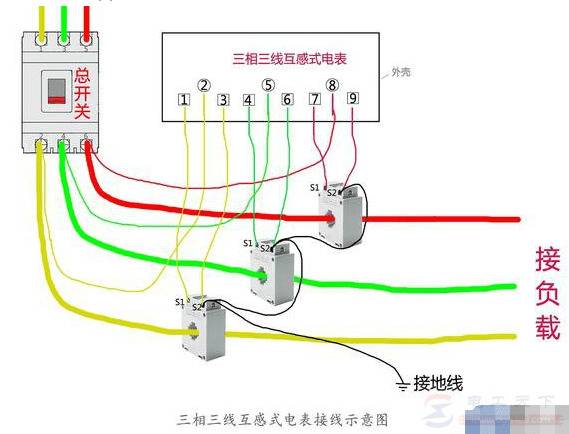

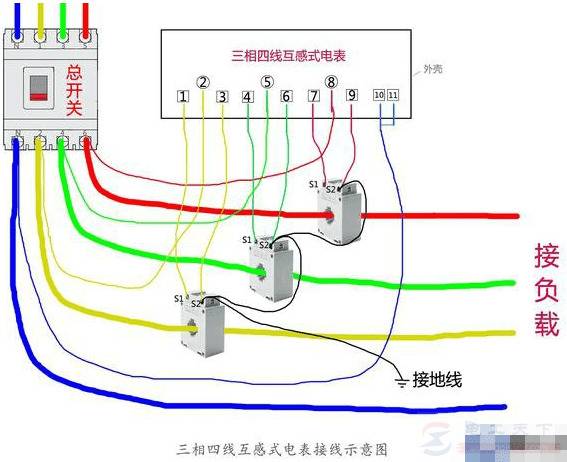

互感式三相电表接线如图:

单相与三相电表怎么接线,一文看懂电表的接线方法

单相与三相电表怎么接线,一文看懂电表的接线方法

3、接线注意事项

不管是三相互感式电表还是单相互感式电表,接线时必须注意以下几点:

(1)S1必须接1、S2接3,不能接反,否则都会出现电表反转;

(2)火线必须从互感器的P1面穿入,从P2面穿出,否则都会出现电表反转;

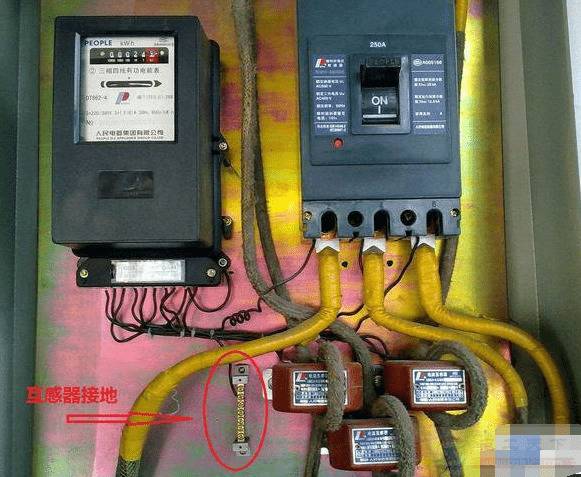

(3)国家要求连接S1、S2的导线必须用2.5平方以上的铜线,为了防止电流互感器开路产生的高压,电流互感器S1或者S2必须接地,一般接在配电箱的地排上或者和地线连接起来。
