互感型电表搭配电流互感器时怎么读电表度数

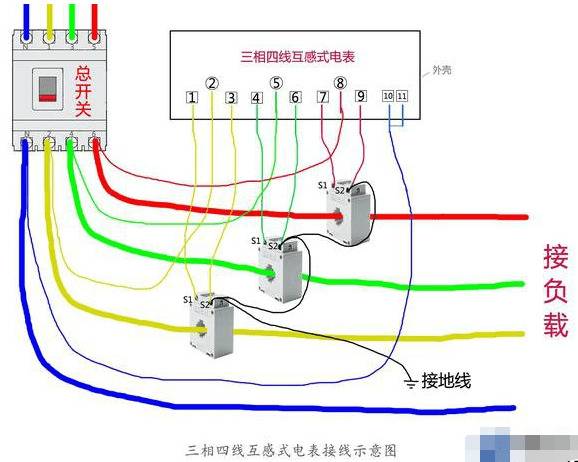

当线路电流超过电表最大电流时,可以采用互感型电表并搭配电流互感器使用,以下是三相电表带互感器的接线方法,如图:

互感型电表搭配电流互感器时怎么读电表度数

注意事项:

S1必须接1、S2接3,不能接反;B相和C同理,接反则电表反转。火线必须从互感器的P1面穿入,从P2面穿出,接反则电表反转。为了安全,电流互感器S2必须接地,并采用2.5mm2的铜线。

接互感器电表的读数方法

1、一般电流互感器直接穿过互感器、不绕圈,这种电表的电量计算比较简单:实际用电=电表读数*互感器倍率。

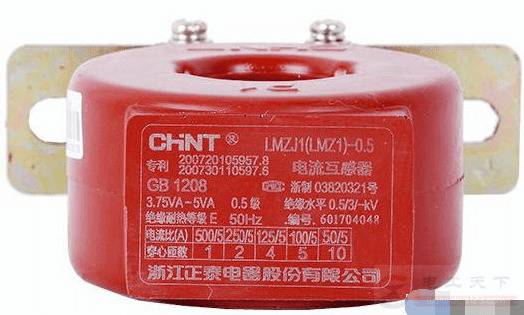

举例:一个电表这个月抄表是08910.0,上个月抄表是08810.0,一次线路直接穿过电流互感器,互感器铭牌如下,计算下这个月的实际用电量?

互感型电表搭配电流互感器时怎么读电表度数

电表读数=这个月用量-上个月用量=08910.0-08810.0=100度;从互感器度铭牌可知,穿心1匝时,该互感器度倍率为500/5=100倍,实际用电=100度*100倍=10000度。

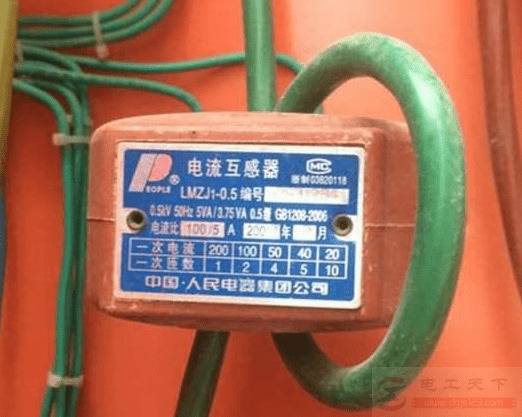

2、有时可以看到电线穿过电流互感器时绕了好几圈,这种情况应该怎么计算用电量,如图:

互感型电表搭配电流互感器时怎么读电表度数

在计算实际的用电量之前,先搞清楚怎么计算一次线路(就是粗的那根线)圈数,电线直接穿过电流互感器算一圈,缠绕一下算两圈,以互感器中间的根数为准。上图中就算是穿了两圈。

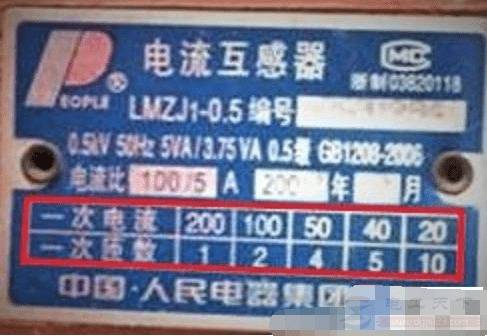

再来看下电流互感器的铭牌,看圈出来红框内的重点:

互感型电表搭配电流互感器时怎么读电表度数

当一次匝数是1圈时,一次最大电流为200A,互感器实际倍率为200/5=40倍;

当一次匝数是2圈时,一次最大电流为100A,互感器实际倍率100/5=20倍;

当一次匝数是4圈时,一次最大电流为50A,互感器实际倍率为50/5=10倍;

当一次匝数是5圈时,一次最大电流为40A,互感器实际倍率为40/5=8倍;

以此类推....

可见,穿过电流互感器的匝数越多,倍率越小。

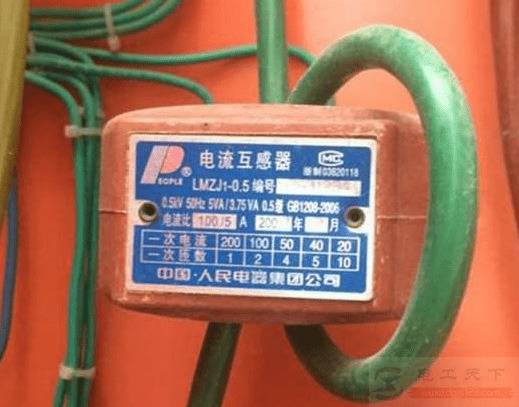

举例:一个电表这个月抄表是08910.0,上个月抄表是08810.0,电流互感器铭牌及穿线如下图,怎么计算这个月的实际用电量?

互感型电表搭配电流互感器时怎么读电表度数

电表读数=这个月用量-上个月用量=08910.0-08810.0=100度,一次线路穿心2匝,从互感器度铭牌可知,穿心2匝时该互感器度实际倍率为100/5=20倍,实际用电=100度*20倍=2000度。

总结:

在计算电表实际用电时,先用这个月电表读数减去上个月电表读数,再乘以互感器实际倍数。电流互感器实际倍数和穿心匝数有关系,必须注意一次线路穿了几圈。必须学会看互感器铭牌,很重要。
