万用表检测日光灯好坏的方法


有关万用表的使用知识,如何用万用表来检测日光灯的好坏,一般用万用表只能判断日光灯灯丝回路的好坏,但无法判断日光灯能否完全正常工作,最好是进行通电试验,下面具体来了解下。

万用表检测日光灯的办法

普通日光灯管(灯条)四个管脚,内部是怎么连接的,其工作原理是什么样的,怎么用万用表判断日光灯的好坏,参考如下。

普通日光灯管两端各有一小段灯丝,好的灯管每一端的两个脚,在用万用表测量时是相通的,只有很小的冷态电阻。

这里来看下日光灯的工作原理,制造时灯管中在抽真空后充入一小滴水银(汞),管壁上涂有萤光粉,在灯管启动时,两端的灯丝加热后,水银蒸发成气体,气体被电离后导电行成回路,同时气体放出大量紫外线,由紫外线激发萤光粉发出可见光。另外,当灯管老化后,两端灯丝蒸发导至灯管两端发黑,灯管即便灯丝没断也不能用了,这种灯管很难启辉。

如果只是判断灯管是否坏了,相对是比较简单的,下面来看下如何判断灯整体的好坏。

万用表检测日光灯好坏的方法

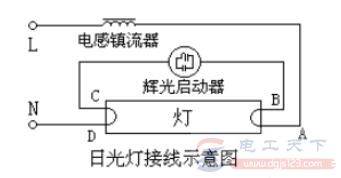

1、用验电笔测 L 点,如果验电笔不亮,火线没接通。

2、用验电笔测 A 点(镇流器到灯脚),如果验电笔不亮,镇流器坏。

3、用验电笔测 B 点,如果验电笔不亮,A、B 灯丝断。

4、短路 B、C (启动器两端)。如果灯丝不亮,D、C 灯丝断;如果亮,启动器坏。

5、用验电笔测 N 点,如果验电笔亮,零线断。

日光灯的工作原理

在开灯起初,“A与B”通过辉光启动器接通“C与D”,灯丝串联通电,预热。然后,辉光启动器因通电受热断开,使电感镇流器产生高压,击穿灯管中“潘宁”气体,灯亮。

最后,电感镇流器使A、D间保持一定的电流,灯稳定发光。

维修日光灯的方法

1、用万用表测量日光管,测一头的两脚,如果是断路的,灯管就不能起辉,肯定是没用了。(同一端的两个脚是同一根灯丝)

2、调到欧姆档,用万用表的2个探针去测试镇流器的接线端子,表显示只要别直通,是有一定的阻值的,断路了,肯定是坏了。

3、启辉器中有一个氖泡,氖泡中有一个双金属片为断开状态,通电后氖气发光发热,从而使双金属片受热变形接通。所以,一般都是断路的,如果通路就是已损坏。

说明:即便是用万用表测量出启辉器没有短路,但不表示启辉器是好的。相反,如果用万用表测量出启辉器是接通的,那么启辉器就一定是坏的。
