零序电流互感器的图形符号


零序电流互感器属于电流互感器的一种,用来检测中性不平衡电流,一般配合继电保护装置用,下面来看下零序电流互感器图形符号的表示方法。

零序电流互感器的图形符号,如下图:

零序电流互感器的图形符号

零序电流互感器的电气符号的含义:电气符号的含义与普通电流互感器一样。

零序电流互感器的接线图

零序电流互感器的图形符号

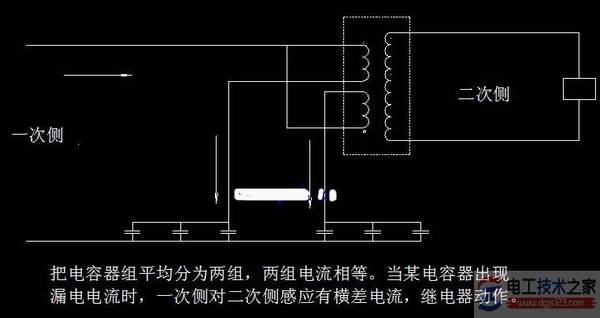

分享一个零序电流互感器的接线图,把电容器组平均分为两组,两组电流相等,当某电容器出现漏电电流时,一次侧对二次侧感应有横差电流,继电器动作。

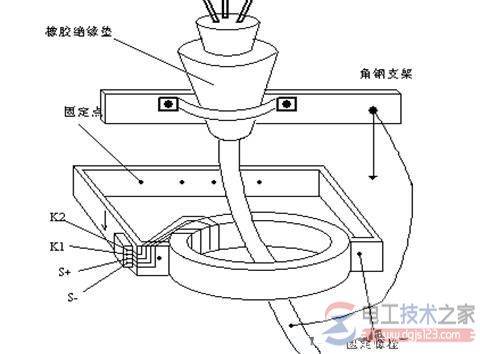

零序电流互感器安装施工方法图解

零序电流互感器的图形符号

有关零序电流互感器安装存在的问题,以及零序电流互感器的正确施工方法,变电站、开闭站10kV线路零序保护装置采用外附零序电流互感器方式时,如何正确安装零序电流互感器。

三段式零序电流保护接线图

零序电流互感器的图形符号

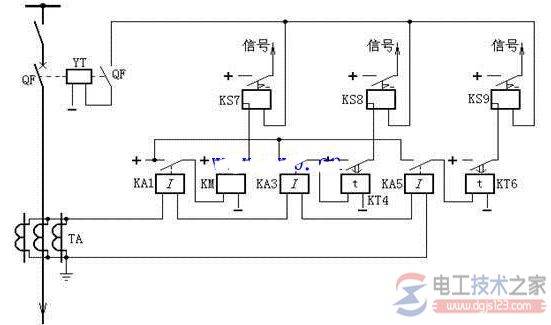

三段式零序电流保护的接线原理,三段式零序电流保护的原理接线如图16,在被保护线路的三相上分别装设型号和变比完全相同的电流互感器,将它们的二次绕组互相并联,然后接至电流继电器的线圈。
