一文看懂补偿导线的使用注意事项


有关补偿导线的使用注意事项,包括补偿导线的选择,与热电偶接线端的接点连接问题,以及补偿导线的使用长度及布线要求等,有需要的朋友参考下。

补偿导线的使用注意事项

1、补偿导线的选择

根据所使用的热电偶种类和所使用的场合,来正确选择所适用的补偿导线。

举例:k型偶应选择k型偶的补偿导线,根据使用场合,选择工作温度范围。通常kx工作温度为-20~100℃,宽范围的为-25~200℃。普通级误差为±2.5℃,精密级为±1.5℃。

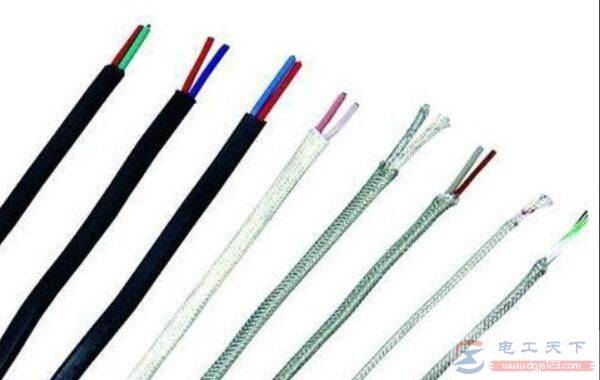

一文看懂补偿导线的使用注意事项

2、接点连接

与热电偶接线端2个接点尽可能近一点,尽量保持2个接点温度一致。与仪表接线端连接处尽可能温度一致,仪表柜有风扇的地方,接点处要保护不要使得风扇直吹到接点。

3.、使用长度

热电偶的信号很低,为微伏级,若使用的距离过长,信号的衰减和环境中强电的干扰偶合,足可以使热电偶的信号失真,造成测量和控制温度不准确,在控制中严重时会产生温度波动。

根据经验可知,一般使用热电偶补偿导线的长度控制在15米内比较好,如果超过15米,建议使用温度变送器进行传送信号。温度变送器是将温度对应的电势值转换成直流电流传送,抗干扰强。

4、布线

补偿导线布线一定要远离动力线和干扰源。在避免不了穿越的地方,也尽可能采用交叉方式,不要平行。

5、屏蔽补偿导线

为了提高热电偶连接线的抗干扰性,可以采用屏蔽补偿导线。对于现场干扰源较多的场合,效果较好。

但是,一定要将屏蔽层严格接地,否则屏蔽层不仅没有起到屏蔽的作用,反而会增强干扰。
