K型热电偶补偿导线的使用特性,K型热电偶补偿导线颜色区分表


有在K型热电偶补偿导线相关知识,介绍了这种热电偶补偿导线的使用特性,主要包括导体最高工作温度、低环境温度、电缆允许弯曲半径等,附有一张K型热电偶补偿导线颜色区分表,供大家学习参考。

K型热电偶补偿导线的使用特性

1、导体最高工作温度

耐热级:聚全*乙丙烯(F46)200℃,可溶性聚四*乙烯260℃,硅橡胶180℃,普通级:聚氯乙烯70℃和105℃,交联聚乙烯90℃,低烟无卤阻燃聚烯烃70℃,交联型90℃和125℃。

2、低环境温度

聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃,塑料绝缘和护套:固定敷设-60℃,非固定敷设-20℃。

3、电缆允许弯曲半径

非铠装电缆最小为外径的6倍,铜带屏蔽或钢带铠装点缆最小为电缆外径的12倍,塑料绝缘和护套最小为电缆外径的10倍。

K型热电偶补偿导线是使用最普遍的热电偶,它与调节、显示仪表的连接,几乎毫不例外地采用铜一铜镍40补偿导线。该种补偿导线价格低廉。

缺点是它的正、负两极材料的机械性能相差悬殊,其正极线强度极差,不耐挠曲,因而设计成较粗的线径,致使安装使用均感不便。这是无法克服的缺点。

一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性;耐高温*塑料绝缘和护套补偿导线或电缆采用连续挤出工艺,更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性,产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。

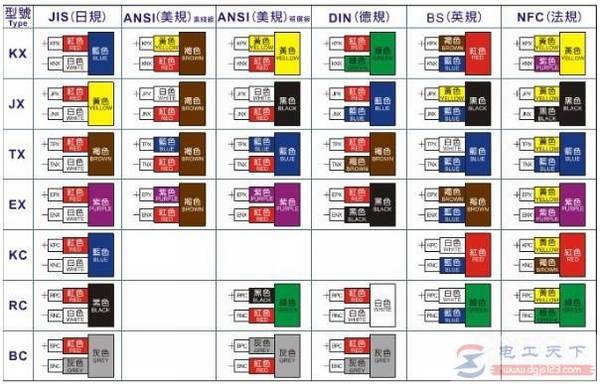

K型热电偶补偿导线颜色区分表

见下图:

K型热电偶补偿导线的使用特性,K型热电偶补偿导线颜色区分表

热电偶补偿导线的作用

以下是热电偶补偿导线的主要作用:

1、延伸热电偶的冷端,与测温仪连接构成测温系统,将热电偶的参考端从高温处移到环境温度较稳定的地方。

2、节省大量的用于制造热电极的贵重和稀有金属材料;

3、使用补偿导线便于安装和线路的敷设;

4、用较粗直径和导电系数大的补偿导线代替热电极,可以减少热电偶回路电阻,利于测量和自动控制。
