LED发光二极管的焊接条件,LED发光二极管防静电的注意事项


有关LED发光二极管的相关知识,介绍了LED发光二极管的焊接条件,使用烙铁焊接时要注意的问题,以及烙铁焊接位置的要求,并介绍了LED发光二极管防静电的注意事项,供大家参考。

LED发光二极管的焊接条件

1、焊接时LED发光二极管不能通电。

2、使用烙铁焊接时:烙铁最大功率30W ,烙铁尖最高温:280℃ ,预热最长时间60秒,焊接最长时间不得超过3秒;使用浸焊时,最高温度不得超过260度,最长时间不得超过5秒。

3、烙铁焊接位置:距胶体底面大于3mm以上 ;浸焊位置:距胶体底面大于3mm。

4、在焊接或加热时,温度回到正常以前,必须避免使LED受到任何的震动或对其施加外力。

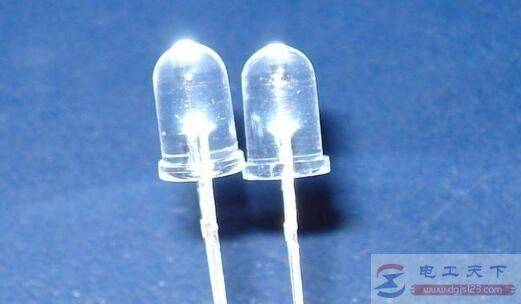

LED发光二极管的焊接条件,LED发光二极管防静电的注意事项

LED发光二极管的使用电流

1、LEDLAMP的正常工作电流为20mA,电压的微小波动(如0.1V)都将引起电流的大幅度波动(10%-15%)。

2、过流保护:过高的电流会引起LED发光二极管的烧坏及亮度的加速衰减。在电路设计时应根据LED发光二极管的压降配对不同的限流电阻进行串联保护,以保证LED发光二极管工作稳定和处于最佳工作状态。

电阻值的计算公式:R=(VCC-VF)/IF [VCC:电源电压,VF:LED驱动电压,IF:顺向电流]。

3、 LED发光二极管应在相同的电流条件下工作,一般建议LED之电流为15~18mA. 电流过大,LED发光二极管会缩短寿命,电流过小,达不到所需光强。

LED发光二极管的焊接条件,LED发光二极管防静电的注意事项

LED发光二极管防静电的注意事项

1、所有接触LED发光二极管的设备及仪器、作业台面均需加装地线,特别焊接的烙铁及锡炉必须接地良好。

2、操作人员一定要戴防静电手套,防静电手腕并保证良好接地,并且地线与市地线电位差不超过5V或者阻抗不超过25Ω。

在接触LED前进行消静电动作,电烙铁或浸焊设备一定要接地,同时应使用离子风扇消除静电。严禁徒手触摸LED的两只引线脚。因为LED的防静电为100V,而人在工作台上工作湿度为60%-90%时人体的静电会损坏发光二极管的结晶层。

如果LED结晶层有被静电损害,会显示一些不良特性,如漏电流增加、静态顺何电压降低或上升,在低电流测试不亮或发光不正常(偏暗),被静电损坏的LED工作一段时间后(如10小时)就会发光不正常、变暗或失效(不亮),严重时会立即失效。

3、防静电手腕必须每天进行测试,不合格的必须更换。
