远程单线控制双向电铃的接线方法图解


远程单线控制双向电铃的接线图

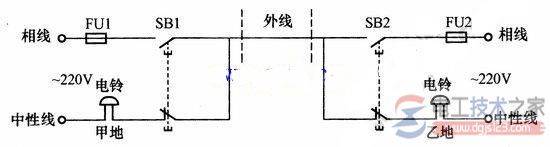

甲乙两地各装一个电铃和一个复合按钮开关,如下图电路,可实现远程单线控制双向电铃。
远程单线控制双向电铃的接线方法图解

当在甲地按下按钮SB1时,电源相线经SB1、单根导线、乙地的按钮SB2的常闭触点和乙地的电铃到电源中性线构成电源通路,乙地电铃发声。

但这时再在乙地按下按钮SB2时,由于按钮SB1的常闭触点已经断开,因此,甲地电铃不能接通。

同理,若在乙地按下按钮SB2时,甲地电铃接通而发声。

接线注意事项:甲乙两地所接相线必须是同一电为系统中的同一相,否则,会因两地同时操作造成两相电源短路。

本电路可用于甲乙两地需协同工作时,发出联络信号。
