本文介绍了不同行程开关的组成部分，行程开关按结构可分为直动式、滚轮式、微动式和组合式，这里重点介绍这几种行程开关的结构组成，一起来学习下。
行程开关的组成部分
行程开关按结构可分为直动式、滚轮式、微动式和组合式。

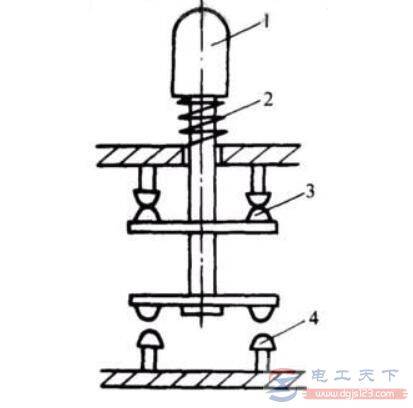

1、直动式行程开关组成
1）推杆
2）弹簧
3）动断触点
4）动合触点
直动式行程开关的动作原理：
由运动部件的撞块碰撞，当外界运动部件上的撞块碰压按钮使其触头动作，当运动部件离开后，在弹簧作用下，其触头自动复位。
2、滚轮式行程开关组成
1）滚轮
2）上转臂
3）5、11,弹簧
4）套架
6）滑轮
7）压板
8）9-触点
10）横板
滚动式行程开关的动作原理：
当运动机械的挡铁(撞块)压到行程开关的滚轮上时，传动杠连同转轴一同转动，使凸轮推动撞块，当撞块碰压到一定位置时，推动微动开关快速动作。
当滚轮上的挡铁移开后，复位弹簧就使行程开关复位。这种是单轮自动恢复式行程开关。而双轮旋转式行程开关不能自动复原，它是依靠运动机械反向移动时，挡铁碰撞另一滚轮将其复原。
3、微动开关式行程开关的组成
1）推杆
2）弹簧
3）压缩弹簧
4）动断触点
5）动合触点
以上介绍了三种行程开关的结构组成，希望对大家有所帮助。
