有关电吹风的小知识,一般家庭中都会有电吹风,在洗完头后,用电吹风吹干头发,这里说一说电吹风的内部电路图及内部构造,以及电吹风在工作时的一些故障问题,供大家学习。

电吹风的内部电路图及构造

先说故障问题:电吹风开热风时,一会就断电,但开冷风时没有问题,这是什么原因?

以一款电吹风为例,先介绍电吹风的内部电路图,以及电吹的内部构造,然后再分析下故障原因在哪里,一起来看下吧。

电吹风的内部电路图,电吹风的内部构造

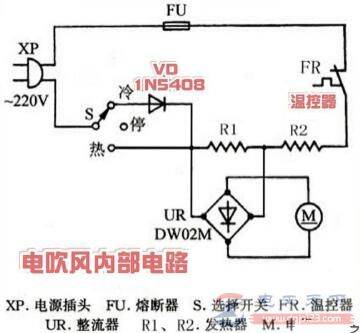

图1,电吹风内部电路图

电吹风的内部电路图,电吹风的内部构造

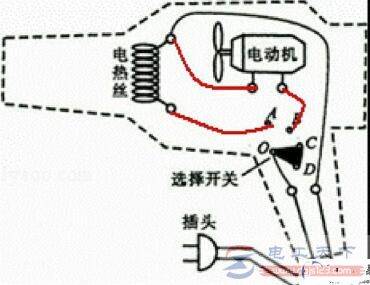

图2,电吹风内部构造

以上为电吹风的内部电路图与构造。

接通电源,电机得电工作,风叶转动,空气从进风口吸入,由风筒的前嘴吹出。

此时,如果控制开关处于热风档,电热丝通电发热,吹热风;如果处于冷风档,电热丝未被加热,吹冷风。

电吹风的内部电路图,电吹风的内部构造

图3,电吹风内部的温控器

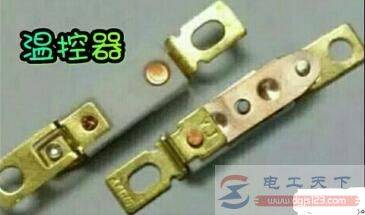

温控器又称温控开关,电吹风在电热丝附近装有温控开关,当电吹风在热风档工作时,温控开关可以自动接通电源,若遇到电热丝温度过高(如出风口被遮挡)时,温控开关会自动切断电源,以保护电热丝。

电吹风在热风档工作一会即断电,检查内部线路正常,查看下电吹风的风筒出风是否顺畅。

另外,在使用电吹风时,不要使出风口离被吹物品过近,否则会引起电热丝过热,温控开关自动切断电源。

电吹风的内部电路图,电吹风的内部构造

图4,1N5408整流二极管

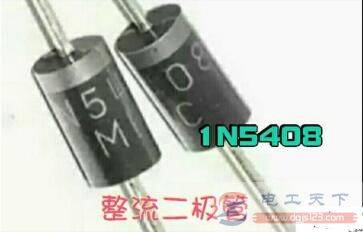

1N5408整流二极管,其整流电流为3A,耐压值为1000V,该二极管的作用是调节温度:

当电吹风处于热风档时,AC220V电压全部加到电热丝两端;处于冷风档时,交流电压经该管整流后,变为脉动直流给电热丝供电,起到达到调温的作用。

温控管保护断电,过一会温度降下来,又可以打开。风道有堵塞物时,会产生高温。一般电机用久了,风力变小,会导致温度升高。

另外,温控器在长期高温的环境下,会加速老化,可以考虑换下温控管或换一个温度高一点的温控。

圈的那个是整流二极管,用于电机供电,电机是直流电机,一些高级吹风采用的交流电机。

以上就是电吹风的内部电路图,以及电吹风的内部构造,以及电吹风的工作过程,希望对大家有所帮助。
